Limites d'Atterberg à Dijon : essais de laboratoire selon NF EN ISO 17892-12

Conception fondée sur les données. Livraison fiable.

EN SAVOIR PLUS

La norme NF EN ISO 17892-12 définit le protocole de détermination des limites d'Atterberg, un essai géotechnique fondamental pour classer les sols fins. À Dijon, sur les formations argileuses du Mâconnais qui bordent le bassin dijonnais, cet essai devient critique. Les argiles de la région, déposées au Quaternaire, présentent une sensibilité à l'eau que seule une caractérisation précise par la méthode de la coupelle de Casagrande et du rouleau permet d'anticiper. Notre laboratoire réalise ces mesures en 48 heures, sur échantillons intacts ou remaniés prélevés directement dans le centre de Dijon comme dans les communes périphériques. Pour les projets nécessitant une reconnaissance plus complète, nous couplons souvent les limites d'Atterberg avec des sondages SPT afin de corréler la plasticité avec la résistance en place.

À Dijon, les argiles de la plaine alluviale de l'Ouche affichent un indice de plasticité typique de 15 à 30, les classant en argiles peu plastiques à plastiques selon le diagramme de Casagrande.

Nos domaines de service

Comment nous travaillons

L'essai s'effectue sur un appareillage normalisé : une coupelle en laiton de 10 mm de hauteur, un outil à rainurer à bords biseautés, et une étuve régulée à 105°C pour les pesées anhydres. La fraction de sol passant au tamis de 400 µm est malaxée avec de l'eau distillée jusqu'à obtenir une pâte homogène. L'opérateur détermine la limite de liquidité (WL) en comptant le nombre de chocs nécessaire pour refermer la rainure sur 13 mm, puis réalise 4 essais à teneurs en eau différentes. La limite de plasticité (WP) s'obtient en roulant manuellement des boudins de sol jusqu'à fissuration à 3 mm de diamètre. Ce geste technique, le même qu'enseignait Casagrande, nous le répétons chaque jour à Dijon sur les limons de la plaine de la Saône, où l'indice de plasticité dépasse souvent 25. Ces résultats, interprétés sur le diagramme de Casagrande, orientent directement les choix de fondation, notamment quand un essai au pénétromètre statique révèle une portance insuffisante.

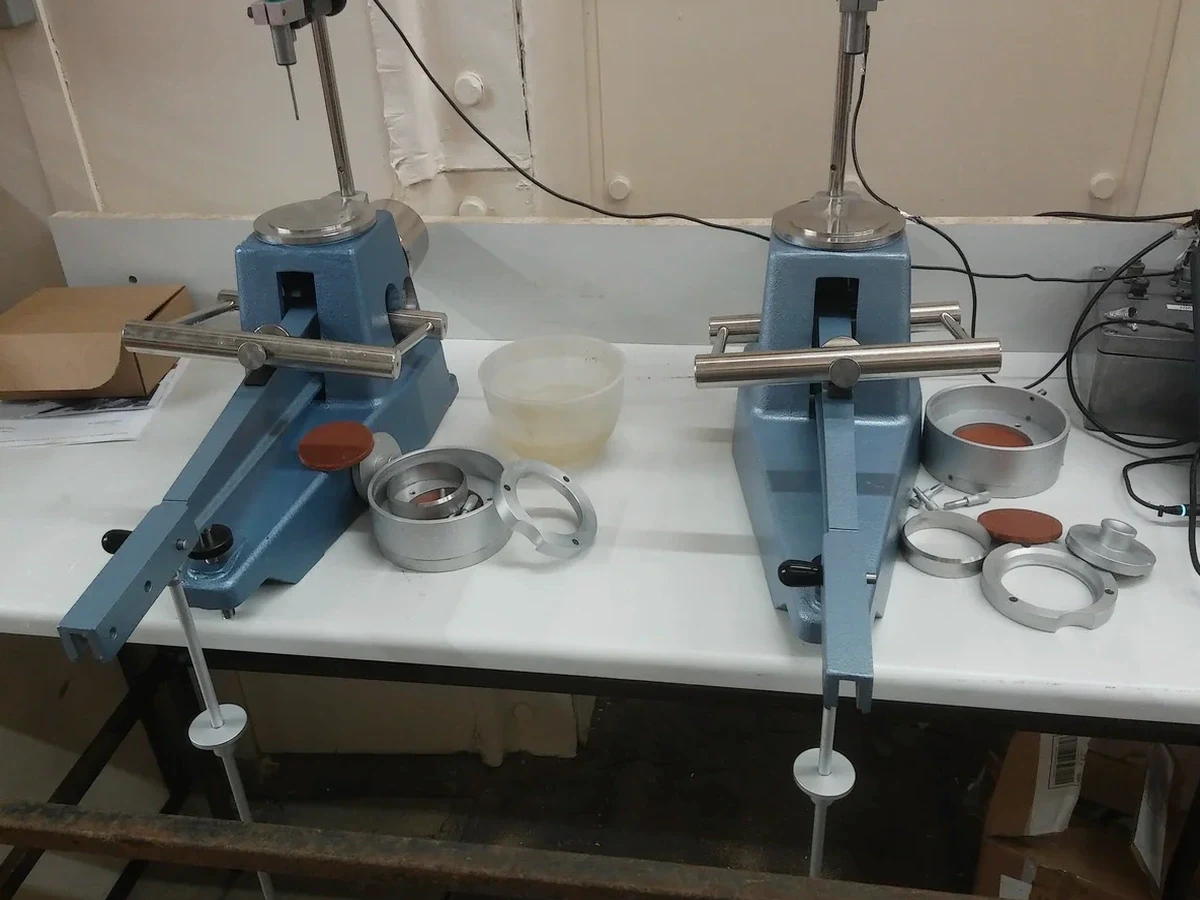

Limites d'Atterberg à Dijon : essais de laboratoire selon NF EN ISO 17892-12
Image technique — Dijon

Contexte géotechnique local

À Dijon, beaucoup de projets sur les coteaux ouest, vers Talant, sous-estiment le gonflement des argiles. L'indice de plasticité est le premier indicateur du potentiel de retrait-gonflement. Un IP supérieur à 20, fréquent dans les sols du Kimméridgien altéré, signale un risque de mouvements différentiels qui sollicite les structures légères. Ignorer la limite de retrait (WS), déduite des mêmes essais Atterberg, expose à des fissurations de dallage dès la première sécheresse estivale. Le plan de prévention des risques naturels de Dijon cartographie ces zones sensibles, mais seule une mesure en laboratoire sur le sol du terrain concerné donne une valeur opposable pour le dimensionnement. Croiser les limites d'Atterberg avec une analyse granulométrique fine permet de trancher entre un traitement à la chaux et une substitution totale des matériaux argileux.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Cadre normatif

NF EN ISO 17892-12:2018 – Reconnaissance et essais géotechniques – Essais de laboratoire sur les sols – Partie 12, NF P 94-051 – Détermination des limites d'Atterberg – Limite de liquidité à la coupelle – Limite de plasticité au rouleau, NF P 11-300 – Classification des matériaux utilisables en remblai et en couche de forme

Données techniques

ParamètreValeur typique
Norme d'essaiNF EN ISO 17892-12:2018
Limite de liquidité (WL)Mesurée à la coupelle de Casagrande
Limite de plasticité (WP)Déterminée au rouleau (Ø 3 mm)
Indice de plasticité (IP)IP = WL - WP
Indice de consistance (IC)Calculé à partir de la teneur en eau naturelle
Fraction analyséePassant à 400 µm
Délai de résultats à Dijon48 heures ouvrées
AccréditationCOFRAC Essais selon ISO/CEI 17025

Questions et réponses

Quel est le tarif d'un essai de limites d'Atterberg à Dijon ?

La détermination des limites d'Atterberg (WL et WP) est facturée entre 60 € et 110 €. Ce prix inclut l'échantillonnage sur site, le tamisage à 400 µm, l'essai à la coupelle, l'essai au rouleau, la pesée anhydre et le rapport d'essai avec le diagramme de Casagrande.

Quelle quantité de sol faut-il pour réaliser l'essai ?

Il faut environ 500 grammes de sol fin passant au tamis de 400 µm. Si l'échantillon contient des éléments grossiers, il est tamisé et lavé au laboratoire. Pour les sols très argileux de Dijon, nous prélevons en général 2 kg de matériau en sac hermétique pour garantir une fraction fine suffisante après tamisage.

Quel est le lien entre les limites d'Atterberg et la classification GTR des sols ?

La classification GTR (Guide des Terrassements Routiers) utilise l'indice de plasticité et la VBS pour classer les sols de A1 à A4. À Dijon, les sols de classe A3 (argiles peu plastiques, IP < 20) et A4 (argiles et marnes très plastiques, IP > 20) sont les plus fréquents dans la plaine alluviale de l'Ouche. Cette classification conditionne les conditions de réemploi en remblai et la nécessité d'un traitement.
