Essai CPT à Dijon : Reconnaissance Géotechnique au Pénétromètre Statique

Entre le centre historique de Dijon, posé sur les alluvions de l'Ouche, et les coteaux de la Côte-d'Or aux marnes calcaires, le sous-sol change radicalement en quelques centaines de mètres. Cette hétérogénéité, typique du bassin dijonnais, oblige à dépasser la simple reconnaissance à la pelle mécanique : l'essai au pénétromètre statique CPT devient le seul moyen d'obtenir un profil continu de résistance sans perdre la stratigraphie fine. Nous déployons une sonde électrique normalisée de 15 cm², conforme à la NF EN ISO 22476-1, qui enregistre en temps réel la résistance de pointe (qc) et le frottement latéral (fs) tous les centimètres. Les ingénieurs dijonnais y recourent notamment avant de dimensionner des fondations profondes dans les limons compressibles de la plaine, ou pour vérifier la compacité des graves de terrasse sur les projets d'extension en périphérie.

À Dijon, le profil CPT révèle souvent une couche de graves calcaires très compactes entre 4 et 8 mètres : un horizon porteur idéal, à condition de le caler au centimètre près.

Nos domaines de service

Comment nous travaillons

La géologie de Dijon est marquée par l'alternance de calcaires du Jurassique, de marnes et d'argiles à cailloutis sur les versants, avec une nappe phréatique souvent perchée dès 3 à 4 mètres de profondeur dans le secteur de la Toison d'Or. Un essai CPT réalisé au pied de la butte de Talant a récemment mis en évidence un refus prématuré à 6,50 m sur un banc calcaire très résistant, que les sondages carottés voisins n'avaient pas détecté avec la même précision. La capacité de l'essai à discriminer des variations de qc inférieures à 1 MPa fait toute la différence pour caler les horizons porteurs. Pour les sols intermédiaires, nous couplons le CPT avec un essai granulométrique sur les prélèvements intacts, ce qui permet de corréler la résistance mesurée à la nature pétrographique exacte des matériaux traversés.

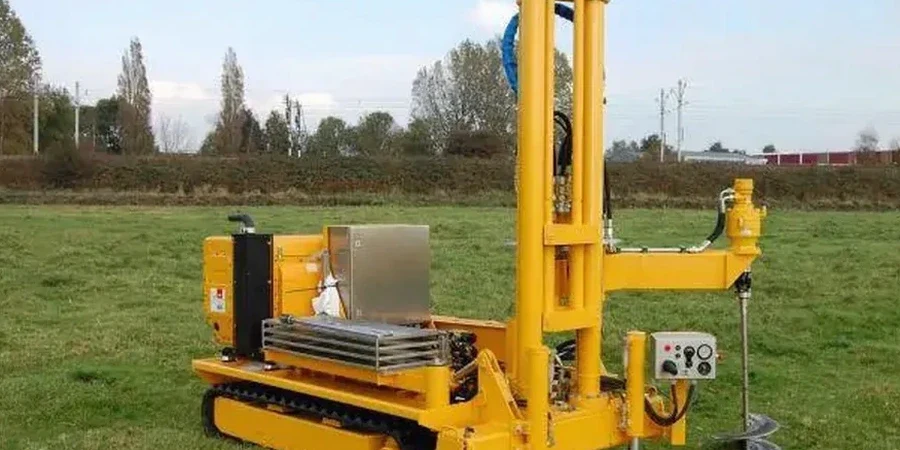

Essai CPT à Dijon : Reconnaissance Géotechnique au Pénétromètre Statique — Image technique — Dijon

Contexte géotechnique local

Un projet d'immeuble de 6 étages sur l'avenue Jean Jaurès, à Dijon, a connu un dépassement budgétaire de 18% sur les pieux : le maître d'ouvrage s'était appuyé sur un simple pressiomètre Ménard espacé tous les 3 mètres, sans essai CPT intermédiaire. Le forage a découvert une lentille d'argile molle entre 7 et 9 mètres, invisible avec un pas de 3 mètres. Sur le même site, un profil CPT réalisé en continu aurait détecté cette anomalie avant le début des travaux de fondation. Les sols du bassin de Dijon sont ainsi faits : des intercalations décimétriques de matériaux compressibles peuvent compromettre la portance d'un pieu, surtout en bordure de l'Ouche où les alluvions récentes piègent des lentilles tourbeuses et des argiles organiques de très faible résistance. L'essai CPT, avec son enregistrement centimétrique, constitue le seul rempart fiable contre ce type d'aléa géotechnique.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Cadre normatif

NF EN ISO 22476-1 : Reconnaissance et essais géotechniques – Essais en place – Partie 1 : Essai de pénétration au cône électrique (CPT), NF P94-500 : Missions géotechniques – Classification et spécifications (Mission G2 AVP à G4), Eurocode 7 – NF EN 1997-2 : Calcul géotechnique – Partie 2 : Reconnaissance des terrains et essais

Données techniques

Paramètre	Valeur typique
Capacité de poussée maximale	200 kN (standard), extensible à 300 kN selon projet
Cône normalisé	Section 15 cm², apex 60°, conforme à la NF EN ISO 22476-1
Paramètres enregistrés en continu	Résistance de pointe qc, frottement latéral fs, pression interstitielle u₂ (CPTu)
Pas d'acquisition standard	1 cm (jusqu'à 2 cm selon hétérogénéité du terrain)
Profondeur d'investigation usuelle à Dijon	12 à 20 mètres, refus sur calcaire massif ou graves cimentées
Ratio de frottement Rf	Calculé automatiquement en % : fs/qc × 100, pour classification du sol
Référentiel de classification	Robertson (1986, 1990) avec correction pour sols calcaires du Jurassique
Délai d'intervention type	1 à 2 jours ouvrés sur site, rapport préliminaire sous 48h

Questions et réponses

Quelle profondeur peut atteindre un essai CPT à Dijon ?

Tout dépend du sous-sol. Dans les alluvions de l'Ouche et les limons de la plaine, nous atteignons couramment 15 à 20 mètres avec un train de tiges standard. Sur les coteaux calcaires de la Côte, le refus intervient souvent entre 6 et 12 mètres, lorsque la pointe rencontre un banc de calcaire massif ou des graves très cimentées du Jurassique. La capacité de poussée de la machine (200 kN en standard) détermine cette profondeur maximale.

Quel est le prix d'un essai CPT à Dijon et en Côte-d'Or ?

Pour une campagne de reconnaissance à Dijon, le coût d'un essai CPT se situe entre €140 et €240 le mètre linéaire, mobilisation du chenillard incluse. Le tarif varie en fonction de la profondeur totale, de l'accessibilité du site et du besoin éventuel d'un piézocône (CPTu avec mesure de pression interstitielle). Un devis détaillé est établi après visite de terrain.

Quelle norme régit l'essai CPT en France ?

L'essai de pénétration statique au cône électrique est encadré par la norme NF EN ISO 22476-1, qui spécifie l'équipement, la procédure d'essai et la présentation des résultats. Nos rapports incluent systématiquement les profils de qc, fs et Rf conformément à cette norme, ainsi que la classification des sols selon Robertson (1986).

Peut-on réaliser un essai CPT en hiver à Dijon ?

Oui, sans restriction majeure. Le climat semi-continental de Dijon, avec des hivers froids et parfois neigeux, n'empêche pas la réalisation d'essais CPT. Notre chenillard à chenilles caoutchouc accède aux terrains meubles même en période de dégel, et la sonde électrique fonctionne normalement jusqu'à -10°C. Seul un gel profond du sol (rare en plaine dijonnaise) pourrait nécessiter un report de quelques jours.
