Le climat semi-continental de Dijon, avec ses hivers marqués et ses étés parfois caniculaires, soumet les sols traités à des cycles de gel-dégel qui pénalisent lourdement un compactage mal exécuté. Sur les plateformes d'immeubles du quartier Valmy ou les voiries de la ZAC Montchapet, le contrôle de densité en place n'est pas une formalité administrative : c'est la garantie que votre couche de forme ne se dégradera pas à la première pluie verglaçante. L'essai au cône de sable selon la norme NF P94-061-3 reste, pour les matériaux granulaires jusqu'à 63 mm, la méthode de référence que nous déployons en moins de 48 heures sur votre chantier, avec un rapport interprétatif incluant la référence au GTR 2023.
Dans les argiles à silex typiques du plateau dijonnais, un essai de plaque de charge peut compléter le diagnostic si vous devez aussi vérifier le module de déformation sous dalle.

Un degré de compactage de 98 % à l'OPN ne signifie rien si la teneur en eau du matériau s'écarte de plus de 2 % de l'optimum : c'est la première cause de reprise de plateforme en Côte-d'Or.

Nos domaines de service

Comment nous travaillons

L'erreur la plus fréquente sur les chantiers de la région dijonnaise est de confondre la masse volumique moyenne d'un remblai avec son compactage effectif en fond de couche. Nous voyons régulièrement des plateformes réceptionnées sur la seule foi d'un essai en surface, alors que le compactage était défaillant à 40 cm de profondeur dans les limons d'altération du Callovien. Sur Dijon, où les marnes de l'Oxfordien affleurent à faible profondeur, la teneur en eau naturelle est souvent proche de l'optimum Proctor ; un contrôle de densité au cône de sable mal calé sur la courbe de référence du matériau extrait conduit à accepter des couches qui flueront sous charge.
Notre pratique consiste à croiser systématiquement l'essai de densité avec la granulométrie du prélèvement, car un squelette granulaire qui s'écarte de la fuse spécifiée dans le cahier des charges ne peut pas atteindre la portance visée, quel que soit le nombre de passes du compacteur. Nous réalisons le carottage au droit du point de contrôle, séchage en étuve sur site, et dépouillement immédiat pour décider, dans l'heure, si la couche peut être recouverte ou si une reprise est nécessaire.

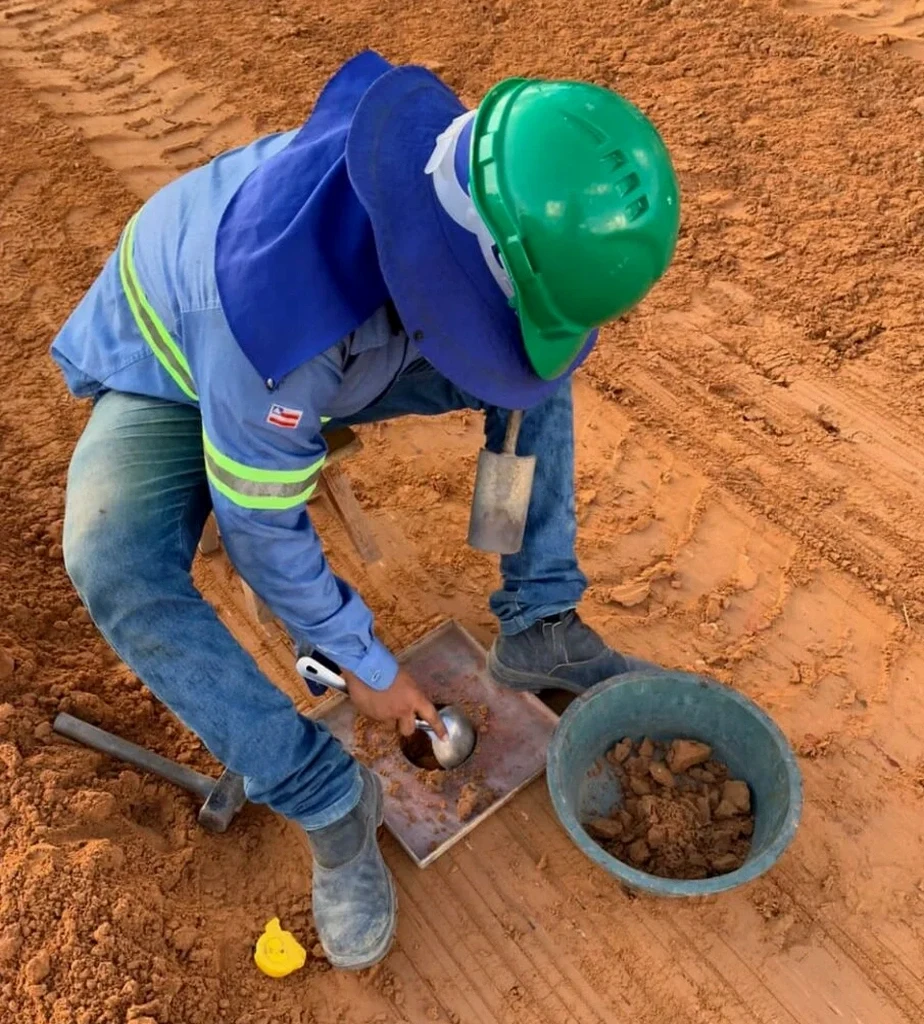

Essai de densité sur site par cône de sable à Dijon
Image technique — Dijon

Contexte géotechnique local

À Dijon, le risque le plus sous-estimé est la réhumidification des matériaux argileux après compactage. Les tranchées de réseaux ouverts une semaine avant remblaiement dans les secteurs de Talant ou de Fontaine-lès-Dijon captent l'humidité atmosphérique, et la teneur en eau réelle au moment du contrôle peut être supérieure de 1,5 point à celle du prélèvement initial. L'essai de densité au cône de sable donne alors une masse volumique sèche conforme, mais la portance réelle chute de 30 % après séchage. Nous imposons un essai de plaque complémentaire dès que la sensibilité à l'eau du matériau dépasse le seuil défini par l'essai Proctor, et nous décalons le contrôle de densité en fond de tranchée plutôt qu'en surface lorsque les conditions météorologiques sont défavorables. Une réception hâtive sans cette vérification entraîne des tassements différentiels qui fissurent les chaussées souples en moins de deux cycles hivernaux.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.sbs

Cadre normatif

NF P94-061-3 (essai de densité en place au cône de sable), NF P94-093 (détermination de la référence de compactage Proctor Normal), NF P94-117-1 (portance des plates-formes, essai à la plaque), GTR 2023 (Guide des Terrassements Routiers, LCPC-Sétra), NF EN ISO 17025 (exigences générales pour la compétence des laboratoires d'étalonnages et d'essais)

Données techniques

ParamètreValeur typique
Norme de référenceNF P94-061-3
Diamètre maximal des granulats63 mm
Volume du cône de sable3 litres (standard chantier)
Sable calibré utiliséSable de Fontainebleau NE 0,2/0,6 mm
Nombre minimal d'essais par couche1 point par 500 m² (GTR 2023)
Masse volumique sèche mesuréeRapportée à ρd OPN
Délai d'intervention sur DijonSous 24 à 48 heures
Étalonnage COFRACProgramme 102, essai n° 45

Questions et réponses

Quel est le prix d'un essai de densité au cône de sable sur un chantier à Dijon ?

Le coût unitaire se situe entre 90 € et 140 € par point de mesure, selon le nombre de points commandés et la distance d'intervention depuis notre base dijonnaise. Ce prix inclut le déplacement, le carottage, l'essai au cône de sable proprement dit, le séchage en étuve sur site et le rapport avec courbe Proctor de référence. Pour un plan de contrôle complet sur une plateforme de 2000 m², nous recommandons un minimum de 4 points, ce qui représente un budget de 360 à 560 €, souvent inférieur au coût de reprise d'une couche mal compactée.

Quelle est la différence entre l'essai au cône de sable et l'essai au densitomètre à membrane ?

L'essai au cône de sable reste la méthode de référence en France selon la norme NF P94-061-3. Il mesure directement la masse volumique du sol en place en substituant un sable calibré au matériau excavé, ce qui le rend insensible aux irrégularités de surface. Le densitomètre à membrane, plus rapide, est mieux adapté aux sols fins sans cailloux, mais il sous-estime souvent la densité dans les graves calcaires concassées du Dijonnais. Pour les matériaux jusqu'à 63 mm, le cône de sable est la technique que nous privilégions.

À quelle fréquence faut-il réaliser les contrôles de densité sur un remblai ?

Le GTR 2023 préconise un point de contrôle par 500 m² et par couche compactée, avec un minimum de 3 points pour une surface inférieure à 1500 m². Dans le contexte dijonnais, où les matériaux argileux de l'Oxfordien sont sensibles à l'eau, nous recommandons de resserrer la fréquence à un point par 300 m² dès que les conditions météorologiques changent en cours de chantier, et d'ajouter un essai de plaque tous les 2000 m² pour vérifier que la portance EV2 suit le compactage.

Quelle norme encadre l'essai de densité par cône de sable et comment l'interpréter ?

L'essai est régi par la norme NF P94-061-3 qui décrit le mode opératoire depuis le creusement de la cavité jusqu'au calcul de la masse volumique sèche. L'interprétation se fait en comparant cette valeur à la masse volumique sèche de référence obtenue par l'essai Proctor Normal (NF P94-093) sur le même matériau. Le degré de compactage exprimé en pourcentage doit atteindre au moins 95 % de l'OPN en remblai courant et 98 % en couche de forme, avec une tolérance de teneur en eau de ±2 % par rapport à l'optimum. Notre rapport détaille ces trois indicateurs et statue sur la conformité de la couche.
